双斗隔膜跳汰机分为左式机和右式跳汰面两种型式。 本跳汰机是固定筛子。适用于选别金属矿石，例如含钨、含金的砂矿，精选锡矿等，既可用于选细粒物料，也可用于选粗的物料，最大给矿粒度为6-8mm，但在选别砂矿的个别情况下，最大粒度为12mm。

产品结构说明：

（1）组成与结构

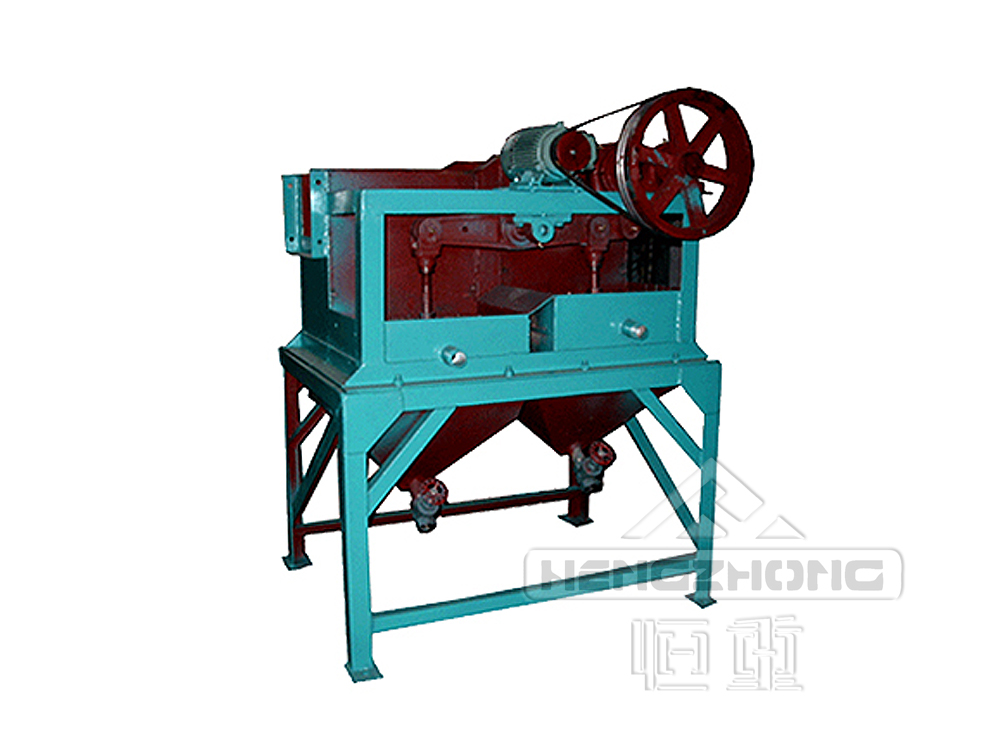

 LTS300mm×450 mm(旁)动型隔膜跳汰机

1-传动部分;2-电动机;3-分水阀;4-摇臂;5-连杆;6-橡胶隔膜;7-机架;8-排矿阀门;9-跳汰室;10-隔膜室;11-网室

　　LTS300×450双斗隔膜跳汰机结构由：机身、传动装置、分水器、隔膜和活栓等主要部分组成，机体有两个大小的跳机斗，每个隔膜斗用不到底的隔板将其分成跳汰区和隔膜区两部分。跳汰过程是靠橡胶隔膜作上下往复运动所造成介质(水)的鼓动来进行。电动机通过三角皮带带动大皮轮转动，使偏心轴上的连杆上下运动，与此连杆连接的摇臂也上下运动，摇臂上另有二连杆连接橡胶隔膜、从而使隔膜获得上下往复运动，进行跳汰。

　　根据被处理矿石的粒度，可以变更连杆的冲次和选取不同的冲程，以便获得最好的跳汰的效果。变更冲次的方法是更换小皮带轮，可有两种冲次：322次/分钟；420次/分钟。选取冲程方法为松开紧定螺钉和螺帽、拉出定位销、转动偏心调整套与偏心轴之间的相对位置，可有11种不同的冲程(0—25.3mm).

　　由于工作筛的上面加了一个筛子，故跳汰机可用于处理粒度不均匀的物料。(注：此筛根据订货要求可不供给)入选原矿被送入跳汰室后，由于隔膜的鼓动作用，矿粒在介质中被按比重分层；细而重的矿粒通过人工床颗粒的间隙和筛孔，沉集在跳汰斗的储矿中、上层粗而轻的矿粒(矿物)被介质流冲向筛子末端的排矿口，由于后跳汰室比前跳汰室的位置低50mm，故轻矿粒经过前室尾板溢出而进入后室，再次受到跳汰。根据需要可调节尾板位置的高低，以控制排矿量的大小。

　　储放斗中的精矿定期由排矿管排出。

产品应用范围：  用于选别金、锡、钨、钛、赤铁、铁矿、煤等矿物，特别是在锰矿选矿领域中得到了广泛应用。

产品规格及技术参数

使用注意事项

       1、启动前应检查各部件的螺钉是否拧紧，活栓、斗体不能漏水。
